튜닝느낌을 주는 가성비 최강 보급형 케이스. AONE K2 헤라클레스 USB3.0

- 필드테스트 2014년 7월 28일 21:15 스크랩:0
  원본입니다.



이번 체험단에 사용된 제품은 뛰어난 가성비를 자랑하는 AONE K2 헤라클레스 USB3.0 입니다.  AONE K2 헤라클레스 USB3.0의 특징을 간략하게 살펴보면 제품의 모델명에서 알 수 있듯이 USB3.0 포트를 제공하고 있으며 기본적으로 전면 1개, 후면 1개의 쿨링팬 적용으로 우수한 쿨링 성능을 보장하는 동시에 저가형 케이스에서 보기 어려운 튜닝패널을 측면 패널에 적용했다는 점입니다.









AONE K2 헤라클레스 USB3.0 의 포장박스입니다. 제품의 포장박스에는 AONE K2 헤라클레스 USB3.0의 특징이 아이콘으로 간략하게 표기되어 있습니다.







AONE K2 헤라클레스 USB3.0 포장박스 측면에는 AONE K2 헤라클레스 USB3.0의 특징을 나타내는 아이콘이 표기되어 있습니다. 특히 주목할만한 내용은 USB3.0 포트를 제공한다는 점과 전면 화이트 LED가 적용된 120mm 쿨링팬과 후면 120mm 쿨링팬을 기본 제공한다는 점입니다. 아이콘에서는 80mm 쿨링팬이라고 표기되어 있지만 실제 제공하는 후면 쿨링팬의 크기는 120mm입니다. 보통 보급형 케이스의 경우 USB3.0 포트가 대중화되면서 한 개의 USB 3.0 포트를 기본 제공하는 경우가 많아졌습니다. 다만 USB3.0 포트가 제공되면서 USB 2.0 포트가 한 개로 줄어드는 경우가 있는데 AONE K2 헤라클레스 USB3.0 케이스에서는 USB3.0포트 한 개와 두 개의 USB2.0 포트를 기본적으로 제공하고 있습니다.







AONE K2 헤라클레스 USB3.0 포장박스 측면에는 AONE K2 헤라클레스 USB3.0의 스펙이 명시되어 있습ㄴ디ㅏ. 미들타입의 케이스이지만 FATX크기의 메인보드도 넉넉하게 장착할 수 있을만큼 크기가 큰편입니다.









AONE K2 헤라클레스 USB3.0의 포장방식은 일반적인 케이스 포장과 같습니다. 포장을 개봉하면 본체는 비닐 및 스티로폼으로 충격을 방지하고 있습니다.









AONE K2 헤라클레스 USB3.0 조립시 필요한 나사와  스피커류의 부속들은 케이스 내부에 따로 포장되어 포함되어 있습니다. AONE K2 헤라클레스 USB3.0의 구성물품은 크게 메인보드용 스피커와 나사류와 선정리용 케이블을 제공하고 있습니다.









AONE K2 헤라클레스 USB3.0의 외형입니다. 보급형 제품이지만 나름 고심을 많이하고 가성비를 높이고자 한 점이 많이 보이는 케이스입니다. 우선 너무 밋밋한 모양의 케이스가 아니라 전면 쿨링을 위한 메쉬스타일의 구조물과 상단부의 멀티포트파트 측면의 투명 아크릴 패널 적용등 다양한 시도가 돋보이고 있습니다.







AONE K2 헤라클레스 USB3.0의 전면 디자인은 역시 쿨링 효과를 위한 화이트 LED 쿨링팬 한개와 공기 흐름을 높이기 위한 매쉬구조의 철망을 장착했습니다.





AONE K2 헤라클레스 USB3.0 전면부 상단에는 전원스위치, 리셋스위치, USB2.0포트 2개, USB3.0 포트 1개, 오디오포트등 모든 멀티미디어 포트가 집중 배치되어 있습니다.







AONE K2 헤라클레스 USB3.0 전면 멀티포트 아래에는 5.25인치용 외부 베이가 배치되어 있습니다. 탈부착이 가능한 외부베이는 총 두 개입니다.

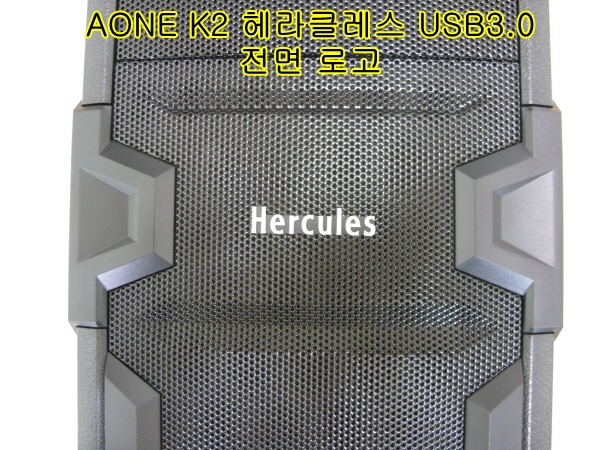

AONE K2 헤라클레스 USB3.0 5.25인치 외부 베이 밑에는 AONE K2 헤라클레스 USB3.0의 로고가 부착되어 있습니다.









AONE K2 헤라클레스 USB3.0 전면부 하단에는 흡기용 쿨링팬을 이용해 외부의 차가운 공기를 빨아들이기 위한 공기 흡이구가 배치되어 있습니다.

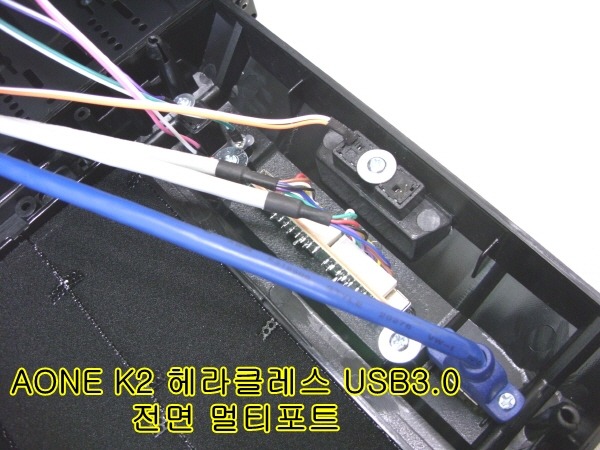

AONE K2 헤라클레스 USB3.0 전면부 상단이 멀티포트 상세 사진입니다.







AONE K2 헤라클레스 USB3.0 전면 기준 좌측 패널입니다. 측면에는 쿨링 효과를 높이기 위해 120mm 쿨링팬 장착이 가능한 에어홀과 더불어 튜닝 효과를 기대할 수 있는 아크릴 패널이 배치되어 있습니다











AONE K2 헤라클레스 USB3.0 측면 패널에 적용된 투명패널은 약간 튀어나온 상태로 부착되어 있기 때문에 제품 내부에 있는 부품(높이가 높은 쿨링팬)과 간섭될 염려가 없습니다.









AONE K2 헤라클레스 USB3.0의 전면기준 우측패널은 선정리를 위해 메인보드 뒤쪽으로 배치되는 각종 선들이 들어갈 수 있는 공간을 제공하기 위한 구조로 되어 있습니다.







AONE K2 헤라클레스 USB3.0의 상단부 모습입니다. 보통 중저가 이상의 케이스들이 쿨링효과를 높이기 위해서 케이스 상단부에 배기용 쿨링팬을 배치하는 경우가 많습니다. 하지만 AONE K2 헤라클레스 USB3.0에서는 예전의 구형 케이스들처럼 배기용 팬을 제공하고 있지 않습니다. 그래서 상단부가 깔끔한 패널모양을 그대로 유지하고 있습니다. 개인적으로 고성능 그래픽카드를 장착한 고급형 시스템처럼 발열이 심한 시스템환경을 구축하는 경우를 제외하고는 이렇게 케이스 상단부가 깔끔한 케이스를 추천하고 싶습니다.







AONE K2 헤라클레스 USB3.0의 후면부는 일반 PC용 케이스의 표준 구조와 동일합니다. 파워서플라이는 하단배치 구조이며 메인보드 패널옆에 120mm 배기용 쿨링팬과 확장카드 슬롯등 일반 PC 케이스 배치와 동일합니다. 수냉쿨러를 위한 호스 배치용 홀은 3개를 제공하고 있습니다.





AONE K2 헤라클레스 USB3.0의 후면부의 수냉쿨러를 위한 호스 배치용 홀은 3개를 제공하고 있습니다.







AONE K2 헤라클레스 USB3.0의 후면부 배기용 쿨링팬은 박스표기와 달리 80mm 쿨링팬이 아니라 120mm 쿨링팬을 제공하고 있습니다.







AONE K2 헤라클레스 USB3.0 확장 슬롯은 나사를 이용해서 고정할 수도 있으며 나사 없이 고정용 슬롯을 이용해도 됩니다.







AONE K2 헤라클레스 USB3.0의 파워서플라이 배치는 하단 배치를 채택하고 있습니다.







AONE K2 헤라클레스 USB3.0의 측면 패널을 고정하는 나사는 모두 손나사 형태로 제공되고 있습니다. 조립할때나 부품 교체시 편의성을 제공합니다.





AONE K2 헤라클레스 USB3.0 하단부에는 파워서플라이에 찬 공기를 공급하는 배기구가 배치되어 있습니다. 파워서플라이의 배기 방식이 흡기또는 배기 방식이냐에 따라 흡입형 또는 배출형 모두 적용 가능합니다. 대부분의 파워서플라이 쿨링팬이 흡기형으로 제조되는게 현실이므로 하단부의 에어홀은 흡입구에 역할을 하게 됩니다.











AONE K2 헤라클레스 USB3.0 하단 에어홀에는 먼지 유입을 막아주는 먼지필터가 제공됩니다. 먼지필터는 탈부착이 가능하기 때문에 청소가 용이합니다.







AONE K2 헤라클레스 USB3.0 하단부에는 미끌어짐과 진동 방지를 위한 플라스틱 받침대가 견고하게 부착되어 있습니다.









AONE K2 헤라클레스 USB3.0 전면 패널을 분리하면 안쪽에 흡입전용 LED 쿨링팬 한개가 배치되어 있습니다. 전면 패널은 공기 흡입량을 늘리기 위해서 메쉬구조의 철망을 사용하였으며 철망에는 먼지 유입을 막아주는 스펀지가 부착되어 있습니다.







AONE K2 헤라클레스 USB3.0 전면 패널 안쪽의 5.25인치 베이 공간입니다. 총 세개의 장치를 장착할 수 있으며 외부로 연결된 베이는 두 개입니다. 제일 밑의 5.25인치 베이는 5.25인치 장치 뿐만 아니라 3.5인치 HDD도 장착할 수 있습니다.







AONE K2 헤라클레스 USB3.0 전면 패널을 안쪽의 화이트 LED 쿨링팬입니다. 전면 패널을 통해 차가운 공기를 흡입하는 역할을 하며 화이트 LED를 통해 튜닝 효과도 제공하고 있습니다.









AONE K2 헤라클레스 USB3.0에서는 두 개의 분리 가능한 5.25인치 외부베이용 패널을 제공하고 있습니다.







AONE K2 헤라클레스 USB3.0 전면 패널 안쪽을 보면 공기흡입구에 해당하는 부분에 먼지 유입을 막아주는 스펀지가 부착되어 있습니다.













AONE K2 헤라클레스 USB3.0의 내부 전체 모습입니다. 메인보드 장착용 패널은 쿨러 장착시 메인보드를 분리하지 않아도 가능하도록 넓은 공간을 제공하고 있습니다. 상단에는 5.25인치 장치 3개를 장착할 수 있으며 하단에는 4개의 3.5인치 장치를 장착할 수 있습니다.







AONE K2 헤라클레스 USB3.0의 내부용 USB 연결 단자 및 HD AUDIO 단자모습입니다.







AONE K2 헤라클레스 USB3.0의 USB 3.0 연결 단자는 USB3.0뿐만 아니라 USB2.0 포트에도 연결할 수 있는 콤보형 단자를 제공하고 있습니다.







AONE K2 헤라클레스 USB3.0 상단 5.25인치 장치 장착 부위입니다. 외부용 베이는 2개만 가능하며 맨 밑에는 내부용 장치 또는 3.5인치 HDD를 장착할 수 있습니다.







AONE K2 헤라클레스 USB3.0 내부의 상/하단 베이 가운데에는 길이가 긴 그래픽 카드를 손쉽게 장착할 수 있도록 공간을 비워두고 있습니다.







AONE K2 헤라클레스 USB3.0 3.5인치 베이 4개입니다. 5.25인치 베이에서는 원터치 방식의 탈부착 기능을 제공하고 있지만 3.5인치 HDD 베이는 모두 나사를 이용해야만 합니다.









AONE K2 헤라클레스 USB3.0 후면 배기용 팬은 120mm 한 개를 기본 제공하고 있으며 메인보드에 연결되는 3핀 형태의 커넥터를 제공하고 있습니다. 기본적으로 3핀 형태의 쿨링팬은 속도 모니터링만 가능하지만 요즘 나오는 메인보드에서는 PWM모드뿐만 아니라 전압조절 형태로 쿨링팬 속도 조절이 가능한 제품이 많으므로 이런 메인보드를 사용하면 쿨링팬 속도 모니터링 뿐만 아니라 쿨링팬 속도 조절도 가능합니다.







AONE K2 헤라클레스 USB3.0 내부 메인보드 장착파트를 보면 번들 쿨러외에 대형 쿨러도 케이스 분해 없이 탈부착 가능한 공간을 제공하고 있습니다.





AONE K2 헤라클레스 USB3.0에서는 선정리용 홀을 제공하고 있습니다. 특히 측면 패널이 약간 튀어나온 형태라서 선정리 공간을 충분히 제공하고 있습니다.









AONE K2 헤라클레스 USB3.0의 5.25인치 장치 고정용 원터치 클립입니다. 나사를 이용하지 않고 원터치 크립의 손잡이를 안으로 접으면 장치가 고정되는 원리입니다.













AONE K2 헤라클레스 USB3.0 메인보드 장착용 백패널 모습입니다. 전체적으로 선정리가 용이하도록 넓은 공간을 제공하고 있습니다.

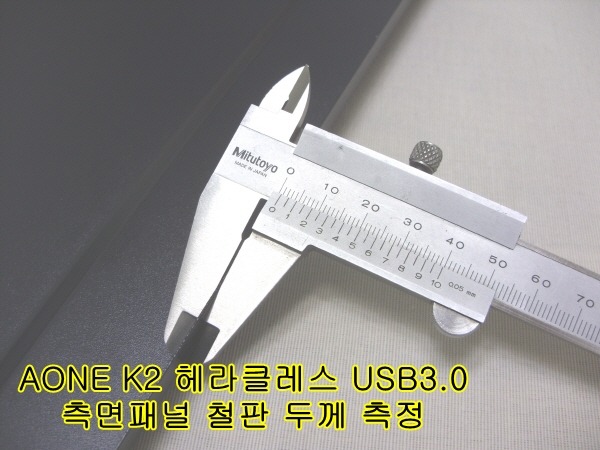

AONE K2 헤라클레스 USB3.0의 측면 패널 철판의 두께를 측정해 봤습니다. 측면 패널과 상단 패널과 같이 강성이 요구되는 부분의 철판 두께는 0.6T 제품을 사용하고 있습니다. 개인적으로 0.8T 정도의 철판을 사용했으면 더 좋았을거라는 생각을 해보지만 아무래도 가격 상승 요인이라는 점에서 보급형 케이스에서는 선택하기 어려운 옵션이 아닐까 싶습니다. 물론 요철 구조를 십분 활용해서 최대한의 강성을 보장하는 디자인을 채개하고 있으므로 기본적인 강성은 확보가 되었다고 보여집니다.









AONE K2 헤라클레스 USB3.0의 내부 패널 철판이 두께는 측면과 비교해 다소 얇아 보여서 직접 측정해 봤습니다. 대부분의 내부 패널이 안정상의 이유와 강성 확보라는 측면때문에 이중으로 접혀진 구조라서 두께 측정이 쉽지 않았습니다. 유일하게 측정 가능한 부분을 찾아서 측정해본 결과 0.5T로 측면 패널보다 얇은 철판이 사용되고 있습니다. 아무래도 내부 패널이라 충격에 큰 영향을 받지 않기 때문인지 측면이나 상부의 패널보다 얇은 철판이 사용되는거 같습니다.











AONE K2 헤라클레스 USB3.0 시스템 조립에 사용된 메인보드는 FATX타입의 ASUS Z97A 메인보드입니다. 메인보드의 크기가 꽤 크지만 케이스 내부 공간이 상당히 넓어서 애로사항없이 쉽게 장착했습니다.









AONE K2 헤라클레스 USB3.0에 FATX타입의 ASUS Z97A 메인보드를 설치하고도 상하 공간이 넉넉하게 확보된 모습입니다. 미들타입이지만 내부 공간을 최대한 넓게 확보해서 조립시 상당히 편리합니다.









AONE K2 헤라클레스 USB3.0 메인보드 장착용 백패널의 경우 크기가 큰 쿨링팬 장착시 사용되는 백패널을 메인보드 분리없이 바로 탈부착할수 있도록 넓은 작업공간을 제공하고 있습니다. 이 공간에 여유가 없어서 메인보드를 분리해야 한다면 상당히 힘든 일임을 한번 경험해 보신분들은 아실겁니다.













AONE K2 헤라클레스 USB3.0에 152mm 높이에 해당하는 쿨링팬을 설치한 모습입니다. 152mm 높이의 쿨링팬까지는 여유롭게 장착할 수 있습니다. 물론 옆 모습을 보시면 알 수 있듯이 측면 패널에 쿨링팬을 부착하더라도 간섭 현상이 발생하지 않습니다.







AONE K2 헤라클레스 USB3.0 확장 베이 고정용 틀입니다. 나사를 사용해서 본체에 직접 고정해도 되며 고정용 틀을 이용해서 고정할 수도 있습니다. 다만 진동이 발생하는 쿨링팬을 장착한 그래픽카드 같은 제품은 나사를 이용해서 견고하게 장착하시기 바랍니다.











AONE K2 헤라클레스 USB3.0의 내부 하단에 파워서플라이를 장착한 모습입니다.







AONE K2 헤라클레스 USB3.0 선정리 홀을 이용해 파워서플라이 배선을 메인보드 백 패널쪽으로 빼낸 모습입니다.















AONE K2 헤라클레스 USB3.0 선정리 홀을 이용해 메인보드용 전원뿐만 아니라 그래픽카드 보조 전원용 케이블도 정리가 가능합니다. 다만 파워서플라이의 메인보드 보존전원선의 경우 길이가 짧은 경우가 많기 때문에 이 경우에는 확장케이블을 구입해서 사용하시길 권장합니다. 그외에 HDD나 ODD용 전원 케이블 및 SATA케이블도 선정리 홀을 이요해 깔금하게 정리가 가능합니다.







AONE K2 헤라클레스 USB3.0에 전면 패널용 USB3.0 케이블을 연결한 모습입니다. 메인보드에서 USB3.0 포트를 지원하지 않을 경우 콤보형 케이블의 USB 2.0 단자를 사용해도 됩니다.







AONE K2 헤라클레스 USB3.0의 5.25인치 베이 제일 하단부에 3.5인치 HDD를 장착한 모습입니다.









AONE K2 헤라클레스 USB3.0 하단의 3.5인치 HDD 베이의 상단에는 2.5인치 SSD를 장착할 수 있는 전용 공간이 제공되고 있습니다.







AONE K2 헤라클레스 USB3.0 조립을 마치고 전원을 켜면 전면의 화이트 LED에 불이 들어와 화려만 모습을 보여주게 됩니다.

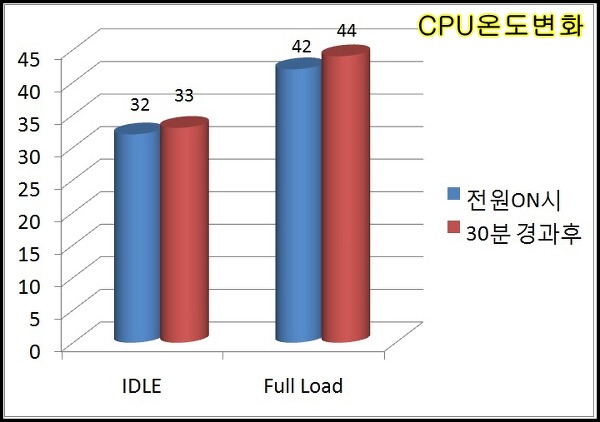

AONE K2 헤라클레스 USB3.0 쿨링 성능을 알아보기 위해서 부팅 초기와 30분간 벤치마크 프로그램을 돌린 후 CPU와 VGA의 온도를 측정해 봤습니다. 기본적으로 로딩이 걸린 상태에서는 크게 온도가 상승했지만 전원을 켜서 부팅된 후 벤치 마크 프로그램을 돌린지 1분후와 30분후의 온도 변화를 보면 대략 2도에서 4도정도 높아진것을 확인했습니다. 케이스 내부의 공기를 효율적으로 순화시켜주기 때문에 온도 변화가 낮은것으로 예상됩니다.











튜닝느낌을 주는 가성비 최강 보급형 케이스.

AONE K2 헤라클레스 USB3.0 :총평





이번 필드테스트에 사용된 제품은 튜닝 느낌을 주는 가성비 최강 보급형 케이스인 AONE K2 헤라클레스 USB3.0 입니다. AONE K2 헤라클레스 USB3.0 테스트 하면서 얻은 결과를 바탕으로 총평을 정리하면 다음과 같습니다.



우선 가장 큰 차별화를 보여주는 부분은 보급형 제품임에도 불구하고 전면 LED 쿨링팬과 후면 120mm 쿨링팬 1개를 기본 제공한다는점 그리고 측면 아크릴 튜닝 패널을 기본 제공한다는 점입니다.



디자인 측면에서는 전체적으로 무난하면서 심플한 느낌을 주고 전면 베젤 및 하단부에 공기가 흡입되는 부분마나 먼지 필터를 적용했다는점이 장점입니다.



특히 쿨링팬 배치는 전면 하단 흡입 후면 상단 배기라는 기본 배치를 충실히 지켜 효율성이 높은 쿨링 성능을 제공하고 있으며 중고급형 제품대의 그래피카드를 장착한 시스템에서도 우수한 쿨리 성능을 제공해 줄것으로 예상됩니다.



조립 편의성 측면에서 보면 미들급의 케이스이지만 FATX 크기의 메인보드도 넉넉하게 들어갈 정도로 여유로운 공간을 제공하고 있으며 선정리 홀을 이용해 깔끔한 조립이 가능하도록 도와주고 있습니다.



따라서 AONE K2 헤라클레스 USB3.0은 가격대비 디자인측면, 조립편의성 측면 모두 흠잡을데 없이 높은 만족도를 주는 케이스라고 평가하고 싶습니다.




[이 사용기는 AONE과 다나와 체험단을 통해 제품을 제공받아 작성하였습니다.]
