최상의 성능과 다양한 부가기능으로 무장한 ASRock Z97 Extreme4 디앤디컴

- 필드테스트 2014년 8월 22일 11:14 스크랩:0
  원본입니다.





이번 리뷰에 사용된 제품은 하스웰 리프레시 및 최근 출시된 데빌스캐년 CPU까지 지원하는 최신 칩셋인 Z97이 적용된 ASRock Z97 Extreme4 메인보드입니다. 이번 리뷰의 핵심은 ASRock Z97 Extreme4 외형 디자인과 ASRock Z97 Extreme4에서 지원하는 NGFF 슬롯을 이용한 M.2 SSD의 성능 테스트입니다. ASRock Z97 Extreme4 메인보드는 기본적으로 3년간의 AS기간을 제공하고 있습니다. 보통 메인보드의 수명주기는 다른 제품들에 비해서 긴 편에 속하기 때문에 최소한 3년의 AS기간이 필요하다고 생각됩니다.





ASRock Z97 Extreme4 메인보드는 LGA 1150 소켓 규격의 CPU를 지원하고 있으며 인텔의 최신 CPU까지 모두 지원하고 있습니다. CPU지원뿐만아니라 3개의 PCIE 16X슬롯을 통한 SLI또는 CF같은 멀티 GPU 구성이 가능합니다.







안정성 측면에서 ASRock Z97 Extreme4에서는 최상의 부품을 사용하고있습니다. 기본적으로 올솔리드커패시터와 Alloy 쵸크코일 및 DSM(Dual Stack MOSFET)을 통한 안정적인 전원공급이 가능한 전원모듈, 대형 Alloy 히트싱크가 적용된 메인칩셋등 좋은 부품을 적용해 최상의 성능과 안정성에 촛점을 맞추고 있습니다.







요즘 고급형 메인보드들이 성능이사 기본 스펙이 평준화되면서 제품마다 특징을 강조하기 시작한 부분이 바로 사운드와 부가기능입니다. ASRock Z97 Extreme4에서도 사운드 기능을 강화하기 위해서 좋은 코덱과 더불어 사운드 관련 부품과 설계에 공을 깃들인 흔적인 보입니다. 일명 Purity Sound 2로 불리우는 ALC1150 코덱 기반의 7.1채널 오디오을 제공합니다.



게다가 다양한 기능을 제공하는 개인클라우스 서비스인 ASRock Cloud 서비스중 프로페셔널 서비스를 1년간 무료로 사용할 수 있습니다. 참고로 ASRock Cloud 서비스는 ASRcok 메인보드중에 지원가능한 메인보드를 사용하는 유저만 사용할 수 있습니다. 프로그램에서 메인보드 확인과정이 들어가 있어서 타사의 메인보드를 사용할 경우에는 이용할 수 없습니다.







ASRock Z97 Extreme4의 저장장치 지원부분은 최신기술과 독특한 기술이 모두 선보였습니다. 신기술은 M.2 SSD를 연결할 수 있는 NGFF 슬롯을 제공한다는점이며 독특한 기술은 HDD Saver라는 기술로 메인보드에서 직접 HDD에 제공디는 전력을 차단하거나 제공함으로써 HDD의 보안능력을 한단계 향상시켜주는 기술입니다. 쉽게 말해서 HDD의 전원을 메인보드에서 차단해 해커나 외부의 칩입으로부터 원천적으로 봉쇄시켜주며 사용자가 사용할때만 다시 HDD를 원상태로 복구시켜주는 기술입니다.





ASRock Z97 Extreme4 메인보드 포장박스에는 ASRock Z97 Extreme4의 자세한 스펙이 표기되어 있습니다. 기본적으로 인텔의 최신 CPU까지 지원한다는점과 개별적인 오버클럭 기술을 통해 DDR3 3200 메모리까지 지원하며 SATA 6G는 기본이며 여기에 더해서 최신 규격인 SATA Express 포트까지 지원하고 있습니다. 특히 ASRock Z97 Extreme4에서 특화된 기능으로 내세우는 부분은 바로 기존의 내장오디오보다 좀 더 좋은 음질과 DTS까지 지원하는 전용 오디오 칩셋을 적용했다는 점입니다. 전문 사운드카드 제조 업체에서 만든 사운드카드의 음질과의 비교는 어려울 수 있지만 적어도 메인보드 내장 사운드카드로서는 상당히 좋은 음질을 들려주기 위해서 노력한 흔적이 보입니다.









ASRock Z97 Extreme4 메인보드에 적용된 다양한 기술입니다. 연구소보드라는 애칭에서 알 수 있듯이 ASRock 메인보드하면 나오는 이야기가 바로 오버클럭과 같은 고급유저에게 필요한 기능부터 HDD Saver같이 독특한 기능을 제공한다는 점입니다. ASRock의 메인보드는 비슷한 등급의 타사의 메인보드와 비교해서 비슷한 맥락으로 가는것처럼 보이다가 슬쩍 유저들의 관심을 끌기에 충분한 다양한 기능을 넣어 나름 폭넓은 유저층의 지지를 받는 메인보드로 유명합니다.







ASRock Z97 Extreme4 메인보드 포장을 개봉하면 메인보드 상단에 구성물품과 하단에 정전기 방지 비닐에 포장된 ASRock Z97 Extreme4 메인보드 본체를 볼 수 있습니다.







상단의 구성물품을 걷어내면 밑에는 정전기 방지 비닐에 포장된 푸른색의 대형 Alloy 히트싱크가 적용된 웅장한 모습의 ASRock Z97 Extreme4 메인보드를 볼 수 있습니다.







풀스펙을 지원하는 ASRock Z97 Extreme4 메인보드 답게 FATX크기를 자랑합니다. 일반 유저용 메인보드중에서는 가장 큰 크기에 해당되는 메인보드입니다.







ASRock Z97 Extreme4 구성물품중 사용자 설명서와 ASRock Cloud 설명서, 드라이버와 유틸리기 포함된 DVD입니다.









ASRock Z97 Extreme4의 메인보드 구성물품으로는 HDD Saver 전용 SATA 전원케이블, SATA 데이터 케이블 4개, 백패널, SLI 브릿지 케이블, M.2 SSD 고정용나사를 제공하고 있습니다.













ASRock Z97 Extreme4의 구성물품중 HDD Saver 케이블입니다. 한쪽은 SATA전원 커넥터 모습이지만 반대쪽 커넥터는 메인보드에 직접 연결되는  4핀 헤더구조로 되어있습니다.











ASRock Z97 Extreme4의 전원부입니다. 최신 DSM, Alloy쵸크, 올솔리드 커패시터등 극단의 오버클럭에도 견딜만큼 강력한 전원공급 안정성을 제공하는 메인보드답게 CPU 전원부 구성이 튼실하게 구성된것을 볼 수 있습니다.













ASRock Z97 Extreme4는 최신규격의 SSD인 M2 SSD를 지원합니다. STAT 6G 규격에 비해 좀 더 빠른 속도를 지원하는 규격으로 크기가 일반 SSD에 작기 때문에 좀 더 컴팩트한 시스템 구성이 가능합니다. ASRock Z97 Extreme4의 NGFF 슬롯은 모든 크기의 M.2 SSD 장착이 가능합니다. 고정용 나사가 기본적으로 80mm 크기에 맞춰져 있으며 이동 가능합니다.







ASRock Z97 Extreme4는 PCIE 16X 슬롯을 3개 제공하고 있습니다. 이 슬롯을 통해 CF또는 SLI 구성이 가능하며 좀 더 높은 그래픽 성능 구현이 가능합니다. 그래픽 슬롯은 1VGA장착시 16배속동작 2VGA장착시 8+8배속동작 3VGA장착시 8+4+4배속으로 동작합니다.







ASRock Z97 Extreme4에서는 기존의 내장 사운드에 비해 좀 더 좋은 음질을 제공하는 ALC1150 사운드 칩셋과 독자적인 사운드 모듈 구성을 채택하고 있습니다. 회로 설계부터 부품까지 오디오성능 향상을 위해 신경을 많이 썼다는것을 알 수 있습니다.







ASRock Z97 Extreme4의 쿨링팬 모니터링 및 제어를 위해 nuvoTon사의 NCT6791D 칩셋을 사용하고 있습니다.







ASRock Z97 Extreme4의 USB3.0포트 확장기능을 담당하는 asmedia사의 AMS1042AE 칩셋입니다. ASM1042AE 칩셋은 PCIE 대역폭의 일부를 USB3.0포트 2개에 할당해주는 기능을 담당합니다.





ASRock Z97 Extreme4 HDMI 출력을 담당하는 asmedia사의 ASM1442K 레벨쉬프터 칩셋입니다. 참고로 ASRock Z97 Extreme4은 총 4개의 내장 VGA출력을 지원합니다.







ASRock의 메인보드 구성라인중에 고급형 제품에 속하는 ASRock Z97 Extreme4이기에 메인보드 자체에 조립시 편의성을 제공하기 위한 전원스위치, 리셋스위치, CMOS 클리어스위치를 메인보드 자체에서 제공하고 있습니다. 초기 메인보드 조립시 시스템 테스트시에 상당히 요긴한 기능입니다. 저처럼 테스트할때 오픈시스템으로 꾸미고 하는 경우 꽤 요긴합니다.







Z97 칩셋의 발열을 도와주는 히트싱크 모습입니다. 역시 고급형 제품답게 디자인적으로 상당히 멋진 동시에 효율적인 열방출과 안정적인 성능을 제공하기 위해서 위한 대형 히트싱크를 적용했습니다.







ASRock Z97 Extreme4에서는 기본적으로 SATA 6G를 지원하고 있으며 여기에 더해서 최신 규격인 SATA Express 규격의 포트까지 지원하고 있습니다.









앞에서 언급했던 ASRock Z97 Extreme4의 독득한 HDD제어 기능인 HDD Saver 단자모습입니다. 기본적인 기능은 이 커넥터에 연결된 HDD의 전원을 메인보드에서 제어한다는 점입니다.







HDD Saver의 전원케이블 및 커넥터는 기본적으로 전원 케이블과 전원커넥터이지만 메인보드에서 전원관리가 가능하다는점이 다릅니다.







고급형 그래픽 카드를 사용할 경우 PCIE 슬롯을 통한 전력공급에는 한계가 있습니다. 이럴 경우 전원공급기로부터 직접적인 추가 전력 공급을 가능하게 해주는 ASRock Z97 Extreme4의 PCIE 전원포트입니다.







ASRock Z97 Extreme4의 COM포트 연결 헤더핀입니다. 아무래도 요즘은 직접적인 사용빈도가 낮아서 백패널에서는 사라지고 헤어핀으로 제공하고 있습니다.







ASRock Z97 Extreme4의 내부 USB 연결용 헤더핀모습입니다.







ASRock Z97 Extreme4이 고급형 메인보드인 동시에 오버클럭과 같은 시스템의 극단적인 성능을 요구하는 부분도 가능해야 하기 때문에 작업도중 발생하는 이상현상을 사용자가 쉽게 알 수 있도록 알려주는 디버깅 LED를 제공하고 있습니다. 디버깅 LED가 없다면 어느 과정에서 문제가 발생하는건지 알 수 없는 경우가 많아 작업과정이 복잡하고 길어지지만 디버깅 LED가 있을 경우 LED의 에러코드를 통해 직접 문제가 발생한 부분을 알 수 있고 문제 해결이 가능하기 때문에 상당히 편리한 기능입니다. 물론 일반적이고 정상적인 시스템 운영을 하는 사용자는 디버깅LED의 코드를 볼 확률은 작다고 생각됩니다. 하지만 단순히 오버클럭 도중 발생하는 먹통현상을 해결하는 용도뿐만 아니라 부품 자체에 문제가 발생한 경우 검증절차를 간소화 시켜주는 역할도 하기때문에 일반 유저에게도 상당히 유용한 기능입니다.







ASRock Z97 Extreme4의 바이오슨 듀얼바이오스입니다. 한쪽 바이오스에 문제가 발생할 경우 스위치로 직접 정상적인 바이오스를 로딩할 수 있습니다. 이렇게 정상적인 바이오스로 부팅한 후에 문제가 된 부분을 수정할 수 있으므로 상당히 유용한 기능입니다.





ASRock Z97 Extreme4의 USB 3.0 내부 핀 헤더모습입니다. 주로 케이스 전면에 연결되는 USB 3.0 확장 케이블과 연결하면 됩니다.







ASRock Z97 Extreme4 메모리는 최대 DDR3 3200까지 지원하며 총 4개의 메모리 슬롯을 제공하고 있습니다. 현재 많이 유통되는 메모리 용량을 고려하면 개인적으로 최대 32GB까지 확장 가능합니다.

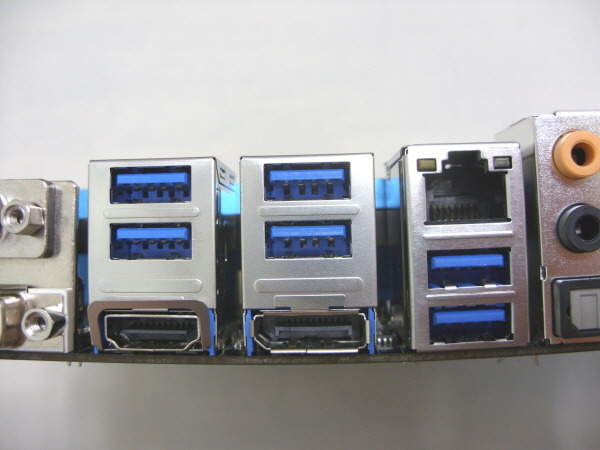

ASRock Z97 Extreme4의 백패널 모습입니다. 역시 고급형 메인보드답게 많은 연결 포트를 제공하고 있습니다. 기본적으로 USB 2.0 포트2개, 마우스/키보드 연결이 가능한 PS2포트 1개, USB3.0 포트 6개, 기가비트랜 포트, 7.1채널 오디오포트. 그리고 DSUB, DVI, HDMI, DP 총 4종류의 그래픽 출력 포트를 제공하고 있습니다.









다양한 포트를 제공하는 ASRock Z97 Extreme4의 백패널입니다.











이제 실제 시스템을 조립해서 메인보드 성능을 알아 보도록 하겠습니다. 이번 리뷰에서는 인텔 20주년을 기념해 K시리즈 제품이 아니지만 배수락이 해제된 G3258 CPU와 마이크론 Crucial M550 M.2 SSD를 적용했습니다.







ASRock Z97 Extreme4 조립에 사용된 G3258입니다. 주차는 14년 21주차제품입니다. 참고로 결론부터 말씀드리면 이 제품은 대략 4.5GHz 속도근처에서 오버클럭 한계를 보이는 제품입니다.



ASRock Z97 Extreme4에 CPU를 장착합니다.







ASRock Z97 Extreme4에 장착하게될 마이크론 Crucial M550 M.2 SSD (128GB) 제품입니다. MARVELL사의 88SS9189 컨트롤러가 사용되었으며 20nm NAND MLC칩이 사용되었습니다. 일반적으로 컨트롤러의 전송방식에 따라서 SSD의 용량이 특정 용량이상일 경우 최적의 성능이 발휘됩니다. 읽기 성능은 거의 비슷하지만 쓰기 성능의 경우 병렬프로세싱을 이용해 여러개의 칩에 나누어 동시 저장하는 방식을 사용하다보니 칩이 갯수가 최적화된 용량이상에서 최상의 성능이 나오기 마련이고  마이크론 Crucial M550 M.2 SSD 제품도 256GB이상에서 최적의 성능이 나오고 있습니다.

128GB의 경우 제조사 기준 읽기 550MB/s, 쓰기 350MB/s 성능을 제공하며 256GB이상에서는 읽기 550MB/s, 쓰기 500MB/s의 성능을 제공한다고 합니다.







일단 크기가 기존의 SSD 비해서 상당히 작아진것을 알 수 있습니다. 사진의 제품은 128GB 제품입니다.











PCB기반에 NAND 메모리와 컨트롤러 칩만 부착되어 있고 외부에 하우징이 없는 형태이다보니 두께가 상당히 얇은 편입니다. 메인보드에 부착해도 다른 확장카드에 영향이 없습니다.



















마이크론 Crucial M550 M.2 SSD를 ASRock Z97 Extreme4 메인보드에 장착한 모습입니다. 장착과정은 메모리 슬롯에 메모리를 장착하는것만큼 쉽습니다. 슬롯이 비대칭 구조라  한쪽 방향으로만 삽입되기 때문에 슬롯 방향만 맞춰 삽입하면 됩니다. 좀 더 안정적인 장착을 위해서 고정 나사를 사용해도 됩니다. 제품 자체의 무게가 상당히 가벼워서 고정 나사를 사용하지 않아도 되지만 안정적인 동작을 위해서 고정하시기 바랍니다.



마이크론 Crucial M550 M.2 SSD의 성능을 알아보기 위해서 별개의 SSD에 윈도우7 OS를 인스톨한 후 벤치마크 테스트를 해봤습니다.



일단 클린 상태에서의 마이크론 Crucial M550 M.2 SSD의 벤치마크 테스트 결과입니다.



마이크론 Crucial M550 M.2 SSD의 HD Tune Pro v4.01의 쓰기 성능 결과입니다.

평균 316.5MB/s의 속도가 측정되었으며 균일한 쓰기 성능 그래프에는 주기적인 변동이 발생했습니다.







마이크론 Crucial M550 M.2 SSD의 HD Tune Pro v4.01의 읽기 성능 결과입니다.

평균 422.6MB/s의 속도가 측정되었으며 쓰기 그래프에서 변동이 발생한데 반해서 균일한 읽기 성능을 보여주고 있습니다.







마이크론 Crucial M550 M.2 SSD의 AS SSD Benchmark v1.7의 읽기 성능 결과입니다. 시퀀셜 읽기 속도 515MB/s, 쓰기속도 345MB/s의 속도로 제조자에서 제시한 스펙과 크게 차이나지 않는 결과를 보여주고 있습니다.







마이크론 Crucial M550 M.2 SSD의 AS SSD Benchmark의 Copy벤치 결과입니다.







마이크론 Crucial M550 M.2 SSD의 Anvil's Storage V1.0.46의 성능 결과입니다.

읽기속도 518MB/s, 쓰기속도 352MB/s의 속도가 측정되었으며 이번 테스트에서도 제조사 스펙과 큰 차이 없는 읽기 성능과 제조사 스펙이상의 쓰기 성능 결과를 얻었습니다.







마이크론 Crucial M550 M.2 SSD의 CrystalDiskMark V3.0.3의 성능 결과입니다.

시퀀셜 읽기 속도는 랜덤/0Fill 모두 515MB/s근처, 쓰기속도는 368MB/s의 속도로 읽기 속도는 제조사 스펙보다 약간 낮은 성능, 쓰기 성능은 제조사 스펙이상의 속도를 보여주고 있습니다. 특히 일반적인 사용환경에서 체감 성능에 큰 영향을 끼치는 4KQD성능이 상당히 높게 나왔습니다. 보통 저가형 SSD나 컨트롤러의 성능이 받쳐주지 못할 경우 시퀀셜 성능이 높게 나오다가가도 4K속도에서 성능변화폭이 큰 제품이 많은반면 마이크론 Crucial M550 M.2 SSD의 성능은 전체적으로 상당히 우수한 성능결과를 보여주고 있습니다.



다음은 더티 상태에서의 마이크론 Crucial M550 M.2 SSD의 벤치마크 테스트 결과입니다.





마이크론 Crucial M550 M.2 SSD의 HD Tune Pro v4.01의 읽기 성능 결과입니다.

평균 422.6MB/s의 속도가 측정되었습니다.







마이크론 Crucial M550 M.2 SSD의 AS SSD Benchmark v1.7의 읽기 성능 결과입니다. 시퀀셜 읽기 속도 516MB/s, 쓰기속도 353MB/s의 속도로 제조사에서 제시한 스펙에 비해서 읽기 속도는 약간 낮지만 쓰기 속도는 오히려 상회하는 결과를 보여주고 있습니다.







마이크론 Crucial M550 M.2 SSD의 AS SSD Benchmark의 Copy벤치 결과입니다.







마이크론 Crucial M550 M.2 SSD의 Anvil's Storage V1.0.46의 성능 결과입니다.

읽기속도 518MB/s, 쓰기속도 350MB/s의 속도가 측정되었으며 이번 테스트에서도 제조사 스펙과 큰 차이 없는 읽기 성능과 제조사 스펙이상의 쓰기 성능 결과를 얻었습니다.







마이크론 Crucial M550 M.2 SSD의 CrystalDiskMark V3.0.3의 성능 결과입니다.

시퀀셜 읽기 속도는 랜덤/0Fill 모두 516-518MB/s근처, 쓰기속도는 368MB/s의 속도로 읽기 속도는 제조사 스펙보다 약간 낮은 성능, 쓰기 성능은 제조사 스펙이상의 속도를 보여주고 있습니다. 이번에도 일반적인 사용환경에서 체감 성능에 큰 영향을 끼치는 4KQD성능이 상당히 높게 나왔습니다.



이번 리뷰에서는 ASRock Z97 Extreme4 메인보드와 마이크론 Crucial M550 M.2 SSD간의 결합으로 시스템 성능향상이 어느정도 있는지를 보여주는 부분을 위주로 다뤄봤습니다. 기존의 SATA기반의 SSD보다 전송대역폭이 더 넓어진 M.2 SSD 제품과 이를 지원하는 메인보드가 속속 출시되고 있습니다. 리뷰엣 사용된 ASRock Z97 Extreme4은 NGFF 커넥터를 메인보드에서 지원하며 마이크론 Crucial M550 M.2 SSD와 결합되 성능향상이 있을것으로 기대가 되었습니다.



일단 성능 테스트결과 제조사에서 제시한 시퀀셜 기준 읽기 성능과 쓰기 성능 모두 기준에 거의 부합하는 결과를 보여주었습니다. 특히 일반 사용자들의 체감성능에 큰 영향을 주는 4KQD성능이 시퀀셜 성능 못지않게 상당히 높은 성능을 제공하는 동시에 최근에는 가격거품도 서서히 빠지고 있는 상황이라 앞으로 NGFF를 지원하는 메인보드와 M.2 SSD를 이용한다면 쾌적한 시스템 구현이 가능하리라 생각됩니다. 게다가 M.2 SSD의 경우 SATA 기반의 SSD와 달리 메인보드에 직접 장착하는 제품이라서 데이터 케이블이나 전원케이블이 필요없기 때문에 컴팩트한 시스템 구성이 가능하다는것또한 장점이라고 봅니다.
