안정적인 전압안정성, 높은 효율... 마이크로닉스 Classic II 600W +12V S

- 필드테스트 2014년 12월 21일 11:38 스크랩:0
  원본입니다.





이번 리뷰에 사용된 제품은  마이크로닉스 클랙식 시리즈 두번째 풀 체인지 버전 제품인

마이크로닉스 Classic II 600W +12V Single Rail 85+입니다. 파워서플라이 시장 경향을 살펴보면 전체적으로 가격적으로는 햐향평준화되는 경향이 강하고 성능은 상향평준화되는 경향이 보이고 있습니다. 그만큼 4-6만원대 제품들이 높은 가성비와 안정적인 정격출력을 갖추면서 높은 인기를 가지고 있는만큼 시장에서의 경쟁이 치열한 상황입니다. 하지만 여러 제품들이 경쟁을 하고 있는 치열한 상황이지만 성능과 소비자들의 입소문으로 유명세를 타는 파워는 몇종류로 국한됩니다. 그중에 소비자에게 꾸준한 사랑을 받은 브랜드가 바로 마이크로닉스이며 특히 보급형 제품군으로 많은 사랑을 받은 제품이 클래식시리즈입니다. 오늘 리뷰에 사용된 제품은 클래식시리즈 풀 체인지 버전 업 제품인 마이크로닉스 Classic II 600W +12V Single Rail 85+ 입니다.







마이크로닉스 Classic II 600W +12V Single Rail 85+의 다나와 정보입니다. 가격대는 4만원후반대에서 5만원초반대 가격대로 500W군 제품보다는 약간 더 높은 가격대이지만 600W라는 정격출력을 고려하면 상당히 합리적인 가격대의 제품입니다.





1.마이크로닉스 Classic II 600W 제품 포장, 구성물품





마이크로닉스 Classic II 600W +12V Single Rail 85+은 제품명에서 알 수 있듯이 80플러스 인증을 받은 제품은 아니지만 브론즈등급 이상과 비슷한 최대 효율 85%를 보여주는 가성비 높은 파워입니다. 무상보증기간은 3년으로 현재 국내에서 판매되는 제품들의 보증기간과 비교하면 짧지도 길지도 않은 평균정도에 해당합니다. 소비자 입장에서 무상보증기간은 길수록 좋지만 보통 짧은 제품들이 2년, 긴 제품들은 5년정도임을 고려하고 평균 업그레이드 기간을 고려하면 나름 합리적인 기간이라고 생각합니다.







마이크로닉스 Classic II 600W +12V Single Rail 85+ 제품은 요즘도 유행하고 한때 선풍적인 인기를 끌었던 멀티레일타입이 아니라 하나의 전력선으로 최대의 전력을 제공하는 타입인 싱글레일타입입니다. CPU부터 고성능 그래픽카드까지 12V 전력을 사용하는쪽으로 변경되면서 정격출력중 12V 출력이 어느정도되는지가 파워서플라이 선택의 중점사항이 되었다는점을 고려할때 12V  싱글레일 출력으로 최대 540W를 제공할 수 있다는 점은 매력적이라고 생각합니다.

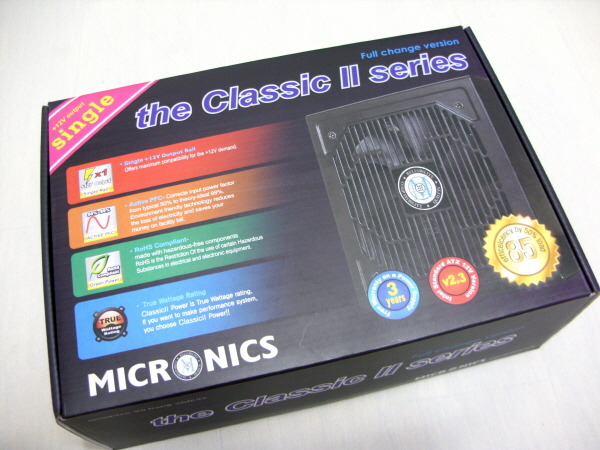

포장박스에는 마이크로닉스 Classic II 600W +12V Single Rail 85+의 핵심 특징이 표기되어 있습니다. 역시 파워라면 가장 중요한 정격출력 600W라는점과 APFC채용으로 낭비되는 무효전력을 최소화시켰다는점이 눈에 띕니다. APFC로 인한 유효전력변환효율이 높은점은 전기요금과는 별개이지만 결국 낭비되는 무효전력분을 최소화 시킴으로서 파워서플라이 사용된 부품의 열화를 막을 수 있다는 점에서 긍정적인 요소라고 생각됩니다.







마이크로닉스 Classic II 600W +12V Single Rail 85+의 전력 스펙입니다. 눈에 띄는 부분은 바로 12V 출력입니다. 12V 출력을 보면 최대 540W로 90%이상의 높은 가용전력을 볼 수 있습니다. 최근이 경향은 5V나 3.3V전압을 사용하는 기기는 줄어드는 반면 12V를 사용하는 고전류 부품이 늘어나고 있어서 12V 가용전력은 상당히 중요한 포인트에 해당됩니다. 물론 5V와 3.3V를 사용하는 기기를 위해서 최대 콤바인드 파워 600W내에서 최대 120W를 제공하고 있습니다.







마이크로닉스 Classic II 600W +12V Single Rail 85+의 포장 뒷면의 효율 표기를 보면 이 제품이 전력변환 효율에 얼마나 자신감을 나타내는지 알 수 있습니다. 보통 특정 로딩구간에서 최대의 효율을 보이는 파워서플라이 특성상 최대 변환 효율만 강조하는 경우가 많습니다. 하지만 마이크로닉스 Classic II 600W +12V Single Rail 85+는 전체 로딩 구간에서 최저 81% 최대 85%의 효율을 보장하는 문구를 직접 표기하고 있습니다.







** 마이크로닉스 Classic II 600W +12V Single Rail 85+의 포장박스 표기중에 하나 이상한 점이 있습니다. 바로 Honey-Comb 타입의 배출구를 적용했다고 하는데 실제 마이크로닉스 Classic II 600W +12V Single Rail 85+ 제품은 벌집구조 모양이 아니라 사각형 배출구가 적용되었습니다. 표기내용은 아마도 포장을 바꾸는게 어렵고 직접적인 성능에 영향을 미치는 요소가 아니라 그대로 둔 듯합니다. 향 후 수정되거나 제품수정이 이뤄져야할 부분입니다. **







마이크로닉스 Classic II 600W +12V Single Rail 85+ 포장을 개봉하면 가장 먼저 제품의 스펙을 간단하게 설명해주는 설명서가 보입니다.







마이크로닉스 Classic II 600W +12V Single Rail 85+ 포장측면에서도 나름 신경을 쓴 모습이 보입니다.







마이크로닉스 Classic II 600W +12V Single Rail 85+의 제품 구성입니다. 마이크로닉스 Classic II 600W +12V Single Rail 85+ 본체, 전원케이블, 파워 서플라이 고정용 나사로 이루어져 있습니다.







마이크로닉스 Classic II 600W +12V Single Rail 85+의 구성물품은 딱 필요한 물품만 최소한의 구성으로 제공하고 있습니다.





2. 마이크로닉스 Classic II 600W 제품 외형





그릴의 모습이 보통 봐왔던 모습이 아니라서 그런지 나름 웅장한 모습을 자랑하는 마이크로닉스 Classic II 600W +12V Single Rail 85+ 본체의 모습입니다.









마이크로닉스 Classic II 600W +12V Single Rail 85+에 사용된 쿨링팬용 그릴의 모습입니다. 일반적으로 원형으로 배치된 그릴이 많이 사용되지만 마이크로닉스 Classic II 600W +12V Single Rail 85+에 사용된 그릴은 가로 형태로 배치되어 있습니다. 큰 차이는 없겠지만 웬지 튼튼한 느낌이 듭니다.

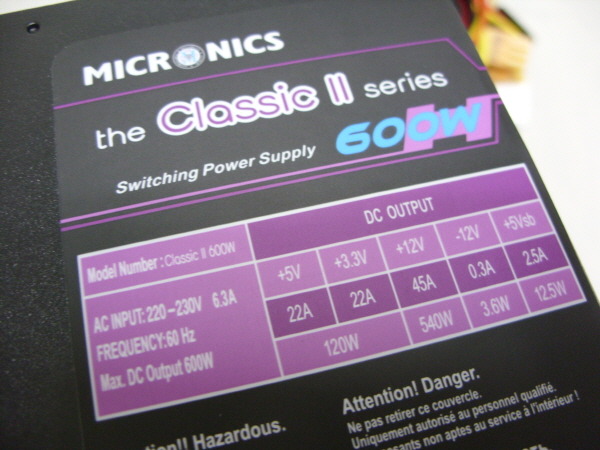

마이크로닉스 Classic II 600W +12V Single Rail 85+ 본체 측면에는 출력전력 스펙 스티커가 부착되어 있습니다.













마이크로닉스 Classic II 600W +12V Single Rail 85+ 본체 후면에는 본체 전원 ON/OFF용 스위치와 전원커넥터만 배치되어 있으며 나머지 공간은 공기유입이 이루어지는 사각형 모양의 에어홀이 배치되어 있습니다. 포장박스에는 벌집모양의 배출구라고 되어 있지만 실제 모양은 사가형 모양입니다. 아주 소량의 공기 배출량 차이는 있겠지만 사각형구조나 벌집모양 구조나 비슷할것으로 생각됩니다. 다만 포장박스의 표기는 공식적인 내용에 해당하기 때문에 수정되어야 할거 같습니다.







마이크로닉스 Classic II 600W +12V Single Rail 85+의 출력라인 모습입니다. 케이블 타이로 흩어지지 않게 고정된 모습이며, 개인적으로 보호링정도는 사용해서 케이블 손상을 맞아주었으면 하는 바람을 가져봅니다.







마이크로닉스 Classic II 600W +12V Single Rail 85+ 전체 케이블 모습입니다.







마이크로닉스 Classic II 600W +12V Single Rail 85+에서 제공하는 케이블리스트입니다. 기본적으로 메인보드용 24핀 케이블과 8핀 보조전원 케이블을 1개씩 제공하고 있으며 그래픽카등용 6+2핀 구조의 8핀 커넥터가 2개 달린 케이블 1개를 제공하고 있습니다. SATA 장비용 커넥터 6개와 MOLEX타입의 4핀 커넥터도 4개와 FDD 커넥터 1개를 제공하고 있습니다. 일단 커넥터의 숫자는 비슷한 규격대의 파워와 비교해서 적당한 편입니다.







마이크로닉스 Classic II 600W +12V Single Rail 85+의 모든 케이블은 쓰임새에 따라서 다른 색상의 커넥터를 제공하고 있습니다. 사소한 부분일지 몰라도 초보유저들이 케이블을 호동하지 않도록 명확하게 구분을 해주기 때문에 사용자를 배려한 아이디어같습니다.







3. 마이크로닉스 Classic II 600W  성능 테스트





지금부터 마이크로닉스 Classic II 600W +12V Single Rail 85+의 전력, 전압 관련 성능 테스트를 살펴보겠습니다.



우선 아주 당연한 이야기에 해당하는 전원 OFF시의 소모전력은 0W이며, 무부하 대기전력 측정값은 스위치를 켜는 순간 0.4~0.8W까지 살짝 올라갔다가 다시 0W로 줄어듭니다. 이 부분이 바로 마이크로닉스 Classic II 600W +12V Single Rail 85+의 특징중 하나입니다. 무부하 대기전력의 경우도 전원 OFF시와 마찬가리로 0W로 유지해주는 IC가 내장되어 있기때문입니다.







무부하 동작시의 전력 소모 및 전압을 측정하기 위해서 마이크로닉스 Classic II 600W +12V Single Rail 85+에 파워서플라이 테스터를 장착한 모습입니다.









다음은 마이크로닉스 Classic II 600W +12V Single Rail 85+의 순수 무부하 동작시의 전력소모 및 전압측정값입니다. 무부하시의 전력소모는 7.54W로 일반적인 500W급 파워서플라이가 8-9W정도이기 때문에 600W 정격전력을 지니는 마이크로닉스 Classic II 600W +12V Single Rail 85+의 소모전력인 7.54W는 낮은편에 해당됩니다. 메인보드용 전압의 경우 12V출력은 12.1V로 모두 오차범위이내인 동시에 0.1V의 적은 오차를 보여주고 있습니다. 5V출력은 5.2V, 3.3V출력은 3.4V로 정확한 출력전압을 보여주고 있습니다.







한가지 오해를 많이 하는 부분이 바로 무부하 대기전력입니다. 일반적인 파워서플라이 선전용 스펙을 보면 대기전력 1W미만이라는 표기를 많이 볼 수 있습니다. 여기에서의 대기전력이란 바로 무부하 대기전력입니다. 즉 파워서플라이 단독으로 전원콘센트에 연결한 후 파워서플라이의 전원 스위치를 켰을때의 전력에 해당하는 값이 바로 무부하 대기전력입니다. 보통 선전에서 많이 사용하는 값이 바로 이 무부하 대기전력에 해당합니다. 그런데 보통 유저라면 파워서플라이에는 메인보드를 비롯해서 여러 부품들이 물려있는 경우가 기본입니다. 이럴 경우 대기전력이 상승하게 제품이 상당히 많고 이 점을 문제삼는 유저를 종종 볼 수 있습니다. 제조회사에서는 변명같지만 무부하 대기전력만을 고집스럽게 설명하는 경우도 있습니다. 그런데 마이크로닉스 Classic II 600W +12V Single Rail 85+ 제품은 실제 부품을 연결한 경우의 대기전력도 1W미만으로 유지가 됩니다.









AIDA64 ENT 버전을 사용해 측정한 아이들시의 전압변동률 그래프입니다.





파워테스터기가 아닌 TK-202 멀티미터를 사용해 측정한 마이크로닉스 Classic II 600W +12V Single Rail 85+의 MOLEX단자 측정값입니다. 12V라인은 11.95V, 5V라인은 5.12V로 오차범위내로 정확한 출력전압을 보여주고 있습니다.



풀로딩시에는 12V출력은 11.93V로 아이들시 전압에 비해 0.02V하락했으며 하락폭이 상당히 적어 높은 전압안정성을 보여주고 있습니다.















마이크로닉스 Classic II 600W +12V Single Rail 85+ 제품의 전력소모 수준을 비교해 보기 위해서 80플러스 브론즈 인증을 받은 스카이디지탈 PS3-500 제품의 소모전력도 함께 측정해 봤습니다. 정격이 동급이 제품으로 비교를 하면 좋겠지만 현재 비교 가능하면서 나름 높은 효율을 제공하는 파워를 보유하고 있는 제품이 스카이디지탈 PS3-500이라 이 제품을 선택했습니다.



우선 아이들시의 전력소모를 보면  마이크로닉스 Classic II 600W +12V Single Rail 85+ 제품이 73W, 스카이디지탈 PS3-500 제품이 71W로 대략 2W정도 차이가 났습니다. 풀로딩시에는 각각 340W, 335W로 5W정도로 차이는 미미한 수준이었습니다.



마이크로닉스 Classic II 600W +12V Single Rail 85+제품이 50% 부하 구간에서 최고의 성능을 발휘한다는 점이 더해져서 전력소모측면에서 80플러스 브론즈 인증을 받은 제품과 거의 비슷한 우수한 전력변환 효율을 보여주고 있습니다.











4. 마이크로닉스 Classic II 600W  총평



이상으로 80플러스 인증을 받은 제품처럼 높은 효율을 자랑하는 마이크로닉스 Classic II 600W +12V Single Rail 85+ 제품을 테스트 해보면서 느낀 장단점을 정리해보겠습니다.



장점

1. 80플러스 인증 제품과 비슷한 높은 전력변환효율 제공

2. 다양한 컬러가 적용된 케이블 커넥터 적용

3. 시스템 연결상태에서도 대기전력 소모가 1W미만

4. 로딩변화와 상관없이 전압안정성이 좋음





약점

1. 상대적으로 짧은 메인보드 메인 케이블 길이

2. 공기 배출구 모양이 잘못 표기된 포장박스





이 사용기는 (주)마이크로닉스와 다나와 체험단을 통해 제공받아 작성하였습니다.
