쉽고 직관적인 오버클럭을 지원하는 가성비 높은 메인보드 ASRock H81M-DGS R2.

- 필드테스트 2014년 12월 22일 01:50 스크랩:0
  원본입니다.





이번 리뷰에서 살펴볼 제품은 H81 칩셋을 사용한 저가형 메인보드 ASRock H81M-DGS R2.0입니다.



2014년 12월 다나와 최저가 기준으로 ASRock H81M-DGS R2.0의 가격대는 5만원보다 약간 낮은 가격대에 형성되어 있습니다. 이런 저런 부가기능을 제거하고 저렴한 가격대로 출시된 저가형 메인보드이지만 속내를 살펴보면 상당히 알찬 기능을 제공하고 있습니다. 최근 인텔에서 K시리즈가 아니면서 오버클럭이 가능한 G3258이란 CPU를 출시한적이 있습니다. 과거 오버클럭이 높은 가성비를 무기로 맹위를 떨쳤던 시기를 지나 고가의 K시리즈 CPU와 고가의 최상위 메인보드에서만 제공했던 오버클럭이 다시 인기를 얻기 시작한것도 바로 G3258과 같은 오버클럭이 가능한 저가형 CPU의 등장과 메인보드 회사에서 자체 제공하는 오버클럭 기능으로 저가형 칩셋을 사용한 메인보드에서도 오버클럭이 가능해졌기때문입니다. 이번 리뷰에서는 저가형 ASRock H81M-DGS R2.0의 기본 스펙 및 오버클럭 안정성 위주로 테스트 해보도록 하겠습니다.





ASRock H81M-DGS R2.0 포장 및 구성 물품





디앤디컴에서 유통하는 ASRock H81M-DGS R2.0제품은 3년간의 무상보증기간을 제공하고 있습니다. 다른 부품들도 마찬가지이지만 고장이 발생할 경우 소비자가 할 수 있는 일이 거의 없는 메인보드의 특성상 가능한한 긴 AS기간을 제공하는 업체의 제품을 선택하시는것이 좋습니다.







ASRock H81M-DGS R2.0은 저가형 메인보드이지만 솔리드커패시터를 적용해 안정성을 높인 제품입니다. 물론 전원부 설계가 고급형 제품과 비교할 수는 없지만 그래도 안정성을 위해 이런 저런 자잘한 부가 기능을 제외하고 안정성에 최선의 선택을 한 모습을 볼 수 있습니다. 그리고 바이오스차원에서도 오버클럭을 지원하지만 일반 유저들이 쉽게 오버클럭을 할 수 있도록 전용 튜닝프로그램인 A-Tuning 프로그램을 제공하고 있습니다. A-Tuning 프로그램은 오버클럭뿐만 아니라 쿨러스피드 조정, 각종 부가기능 설정과 같이 메인보드 전반에 걸친 다양한 기능을 모두 SW상에서 조절할 수 있는 프로그램입니다.







ASRock H81M-DGS R2.0에는 재미있는 기능이 있습니다. 하나는 고급형 메인보드에서 주로 제공하는 쿨링팬 속도를 사용자가 직접 편집(조절)할 수 있는 기능(바이오스,A-Tuning모두)을 제공하며 또 다른 하나는 바로 드라이버를 메인보드가 스스로 알아서 찾아내 설치해주는 기능입니다. 드라이버 자동설치 기능은 OS에 진입해서 찾는게 아니라 바이오스 상에서 메인보드 스스로 랜드라이버를 설치하고 설치된 네트워크 기능을 이용해 스스로 설치되지 않은 드라이버를 찾아내고 설치까지 해줍니다. 즉 사용자는 그저 바이오스에서 인스톨버튼만 누르면 모든것을 메인보드 스스로 알아서 다 해주기 때문에 상당히 편리합니다.  이 기능이 왜 막강한지는 OS인스톨을 한번이라도 해보신분이라면 쉽게 알 수 있습니다. 보통 드라이버CD가 없을 경우 먼저 OS를 인스톨하더라도 네트워크 드라이버가 없어서 인터넷을 통해 다운로드 할 수 없게 됩니다. 드라이버 CD가 없을 경우에는 적어도 네트워크 드라이버정도는 미리 구비하고 있어야 다음 설치 작업을 할 수 있는데 반해서 ASRock H81M-DGS R2.0의 드라이버 자동 인스톨 기능은 바이오스내에 자체 네트워크 드라이버가 내장되어 있어서 스스로 네트워크를 가동시키고 가동된 네트워크를 통해서 드라이버를 다운로드 받기 때문에 상당히 편리하고 막강한 기능입니다.







ASRock H81M-DGS R2.0 메인보드가 저가형 메인보드임을 말해주는 부분이 바로 IO관련된 부분입니다. 기본적으로  SATA 포트는 총 4개를 지원하며 이중 2개는 SATA3포트입니다. UBS3.0의 경우 백패널을 통해 2개를 제공하며 전면부용 포트는 제공하고 있지 않습니다.







ASRock H81M-DGS R2.0 제품의 포장박스를 개봉하면 제일먼저 구성물품들이 보입니다.

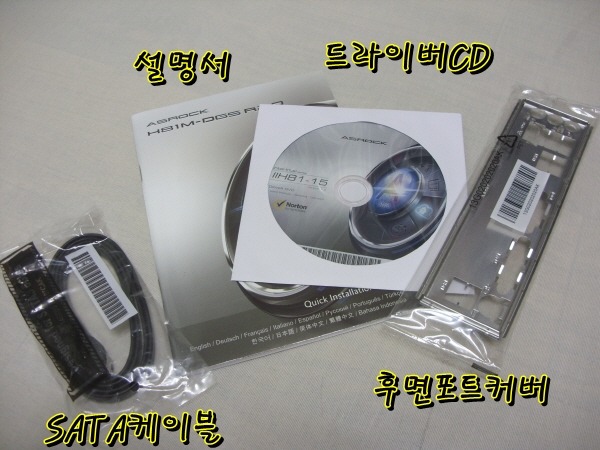

ASRock H81M-DGS R2.0의 구성물품입니다.







여타의 메인보드 제품들처럼 ASRock H81M-DGS R2.0 본체는 스펀지 받침과 정전기 방지 비닐로 포장되어 있습니다.





ASRock H81M-DGS R2.0 디자인





ASRock H81M-DGS R2.0의 전체 모습입니다. 전형적인 MATX보드 크기와 부품 배치를 볼 수 있습니다.







ASRock H81M-DGS R2.0 CPU 소켓 모습입니다. 핀 보호를 위해서 보호커버가 부착되어 있습니다.







ASRock H81M-DGS R2.0의 CPU전원부입니다. 3페이즈 구성으로 일반 저가형 메인보드의 구성에 해당됩니다. 전원부 페이즈가 낮다고 해서 제품에 문제가 있는것은 아니기 때문에 너무 많은 비중을 둘 필요는 없다고 봅니다. 반대로 ASRock H81M-DGS R2.0의 전원부에 사용된 커패시터는 전기적 특성과 안정성이 높은 솔리드커패시거 적용되었습니다. 저가형 메인보드이지만 나름대로 안정성에 신경을 쓴 모습입니다.







ASRock H81M-DGS R2.0에서는 PCIe2.0 16X 슬롯을 제공하고 있습니다. 요즘은 대부분의 확장카드들이 PCIe슬롯을 지원하고 있습니다. 하지만 구형 확장카드를 위한 PCI 슬롯은 제공하고 있지 않기때문에 확장성 관련된 부분은 미리 살펴보시기 바랍니다.







ASRock H81M-DGS R2.0 추가 포트용 핀구성입니다. 케이스 전면 또는 확장용 듀얼 USB포트 2개(총4개의 USB2.0포트 추가가능)를 제공하고 있습니다.







ASRock H81M-DGS R2.0의 메모리 슬롯은 총 2개입니다. 메모리 지원 용량은 8GX2지원으로 최대 16GB를 지원합니다.







ASRock H81M-DGS R2.0의 스토리지 관련 포트로 SATA 포트 4개를 지원하며 이중 2개는 SATA3를 지원합니다.







ASRock H81M-DGS R2.0의 백패널 모습입니다. 화려하지도 않고 그렇다고 모자라지도 않고 딱 필요한 포트만 모아서 제공하고 있습니다. HDMI를 지원하지 않는 부분이 아쉽기는 하지만 가격적인 측면을 고려할때 나름 최선이 선택이라고 보여집니다.



















ASRock H81M-DGS R2.0 시스템 구성





ASRock H81M-DGS R2.0 성능 테스트에 사용할 G3258을 장착했습니다.









ASRock H81M-DGS R2.0에 장착된 G3258의 발열을 도와줄 쿨러는 써모랩의 바다2010입니다. 저소음 쿨링팬과 뛰어난 발열능력으로 G3258의 오버클럭을 도와줄거라 예상됩니다.





ASRock H81M-DGS R2.0 바이오스

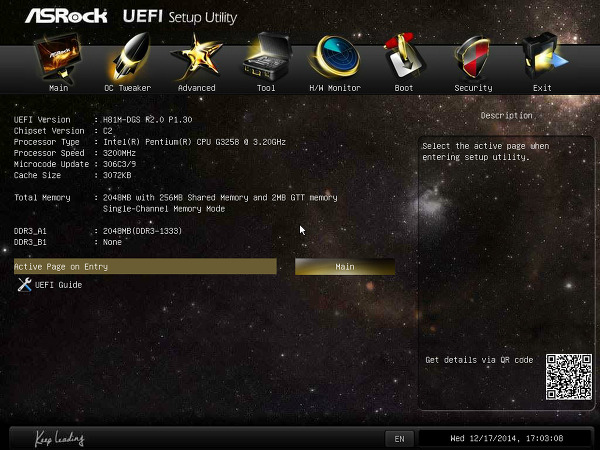

ASRock H81M-DGS R2.0 UEFI바이오스 메인화면입니다.







ASRock H81M-DGS R2.0 UEFI바이오스의 CPU 오버클럭 관련 기능을 모아 놓은 화면입니다. 미리 정해놓은 프로파일을 불러와도 가능하면 사용자가 직접 배수 및 전압 설정을 할 수 있습니다.







ASRock H81M-DGS R2.0의 오버클럭은 사용자가 직접 설정하는것도 가능하지만 기존에 이미 셋팅된 프로파일을 불러와도 가능합니다. 개인적으로 오버클럭 메뉴들이 직관적이어서 유저가 직접 셋팅하는게 더 편리하다는 생각입니다.











ASRock H81M-DGS R2.0의 쿨링팬 속도 설정 화면입니다. 이 부분도 역시 기존에 미리 설정된 프로파일을 사용할 수 있도록 총 5가지 모드를 제공하고 있습니다.







ASRock H81M-DGS R2.0의 FAN-Tastic Tuning 화면입니다. 말그대로 쿨링팬의 속도를 온도에 따라 사용자가 직접 조절 가능합니다. 바이오스에서도 가능하지만 부팅후 A-Tuning 유틸리티를 사용해도 가능합니다. 바이오스보다는 유틸리티가 좀 더 화려하고 알기 쉬운 화면을 제공하기 때문에 유틸리티를 추천드립니다.







ASRock H81M-DGS R2.0의 자동드라이버 인스톨 기능입니다.





ASRock H81M-DGS R2.0 바이오스상에서 직접 네트워크 관련 드라이버를 먼저 인스톨 시킨 후 인터넷에 접속해 관련 드라이버를 다운로드 하게 됩니다. 생각보다 상당히 편리하고 드라이버CD가 준비되어 있지 않거나 ODD를 사용하기 어려운 상황에서 상당히 막강한 기능을 제공합니다.







ASRock H81M-DGS R2.0의 습기제거 모드 기능입니다.

이 기능에 대해서는 오해의 소지가 있는데요. 메인보드에 습기를 제거하는 모듈이나 부품이 들어간게 아니라는 점입니다. 공기중에는 아주 미세한 물방울이 항상 존재하게 됩니다. 이런 미세물방울이 컴퓨터를 오래동안 사용하지 않을 경우 외부로 노출된 구리배선이나 슬롯의 접촉부같은 금속에 녹을 발생시키거나 합선을 유발하는 경우가 있습니다. 대부분 하루에 약간이라도 컴퓨터를 사용하면 자체에서 발생하는 열로 금방 해결이 됩니다. 하지만 오래동안 컴퓨터를 사용하지 않을 경우 이런 습기로 인해 제품에 문제가 발생하는것을 방직하기 위해서 사용자가 설정한 시간간격으로 메인보드에 최소한의 전력을 공그배 작동시키고 다시 전원을 차단해주는 기능입니다. 즉 메인보드가 스스로 전원을 켜고 끄는 동작을 주기적으로 해준다는 이야기입니다. 습기가 높은 환겨이거나 아주 오래동안 집을 비운다면 유용한 기능이겠지만 일반 유저라면 그다지 큰 필요성은 없는 기능입니다.





ASRock H81M-DGS R2.0 A-Tuning 유틸리티





ASRock H81M-DGS R2.0의 A-Tuning 유틸리티 실행화면입니다. 시스템 정보부터 오버클럭옵션 설정, 쿨링팬 속도 조절 및 각종 성능 향상용 전용 옵션 설정까지 한번에 할 수 있습니다.













여러 막강한 기능이외에도 전원,  HDD  LED까지 켜고 끌수 있습니다.

























ASRock H81M-DGS R2.0 A-Tuning 유틸리티의 오버클럭 관련 항목입니다.

바이오스상에서 기본 오버클럭옵션만 활성화 시켜 놓으면 다음부터는 A-Tuning 유틸리티에서 웬만한 항목은 다 조절이 가능합니다. 어차피 오래전 오버클럭처럼 모든 항목을 다 조절할 필요없이 요즘은 대부분 배수조절과 전압조절 좀 더 성능향상을 위한 최적화를 원한다면 캐시배수조절정도만 해도 충분하기 때문에 실제로 오버클럭 과정자체가 그리 어렵지는 않습니다.





ASRock H81M-DGS R2.0 오버클럭 테스트







기본 클럭 상태에서의 CPU-Z정보입니다. ASRock H81M-DGS R2.0의 리비전은 C2, 바이오스 버전은 P1.30입니다. 오버클럭 성공여부와 안정화 단계 테스트를 위해서 스피드스텝옵션관 전원관리 옵션은 비활성화 시켜놓은 상태입니다.











오버클럭전 기본클럭인 3.2GHz상태에서의 CPU 안정화 및 성능 테스트입니다.







배수를 40배수로 설정(캐시오버는 안하고 기본 배수 설정)해 4.0GHz로 오버한 상태입니다. 전압의 경우 아직까지는 수동옵션이 아니라 메인보드에서 자체 설정하는 값을 그대로 사용했습니다. 4.0GHz까지는 수동으로 전압을 조절해 현재 표시된 1.220V보다 낮은 값을 설정해도 안정성에는 이상이 없습니다.

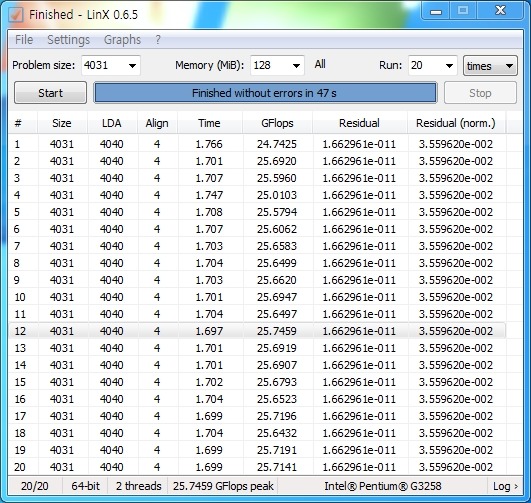

4.0GHz로 오버클럭 시킨 상태에서의 CPU 안정화 및 성능 테스트입니다. 단순한 CPU성능 측면에서 보면 21.9GF에서 25.7GF로 17%정도 향상되었습니다.











4.2GHz로 오버클럭 시킨 상태에서의 CPU 안정화 및 성능 테스트입니다. 단순한 CPU성능 측면에서 보면 21.9GF에서 26.3GF로 20%정도 향상되었습니다.













4.4GHz로 오버클럭 시킨 상태에서의 CPU 안정화 및 성능 테스트입니다. 단순한 CPU성능 측면에서 보면 21.9GF에서 27.7GF로 26%정도 향상되었습니다.







워낙 오버에 취약한 주차의 G3258이다보니 Z97칩셋 메인보드에서도 4.5를 넘기 어려웠습니다. ASRock H81M-DGS R2.0에서는 아쉽게도 4.5GHz로 부팅가능하고 간단한 작업에는 문제가 없었지만 안정화 테스트를 통과하지 못하고 계속 에러가 나서 최종 오버클럭은 4.4GHz까지만 가능했습니다. 가격이 몇배이상 차이나는 메인보드와의 단순한 성능비교자체가 의미가 없겠지만 그래도 가격차가 많이 나는 메인보드에 거의 근접한 오버클럭 성능을 보여주고 있다는 측면에서 ASRock H81M-DGS R2.0의 높은 가성비를 엿볼 수 있습니다.







ASRock H81M-DGS R2.0 총평



이상으로 ASRock H81M-DGS R2.0을 사용하면서 느낌 장단점을 정리해보겠습니다.



장    점

1. 저렴한 가격대비 우수한 가성비

2. 쉽고 직관적인 오버클럭 기능(바이오스, 유틸리티 모두 제공)

3. 가격대비 다양한 기능(습기제거모드, 쿨링팬 프로파일 편집기능)





약   점

1. 가격을 위해 제외된 부가기능(USB3.0전면 포트 미제공, 적은 SATA포트)







이 사용기는 디앤디컴과 다나와 체험단을 통해 제공받아 작성하였습니다.
